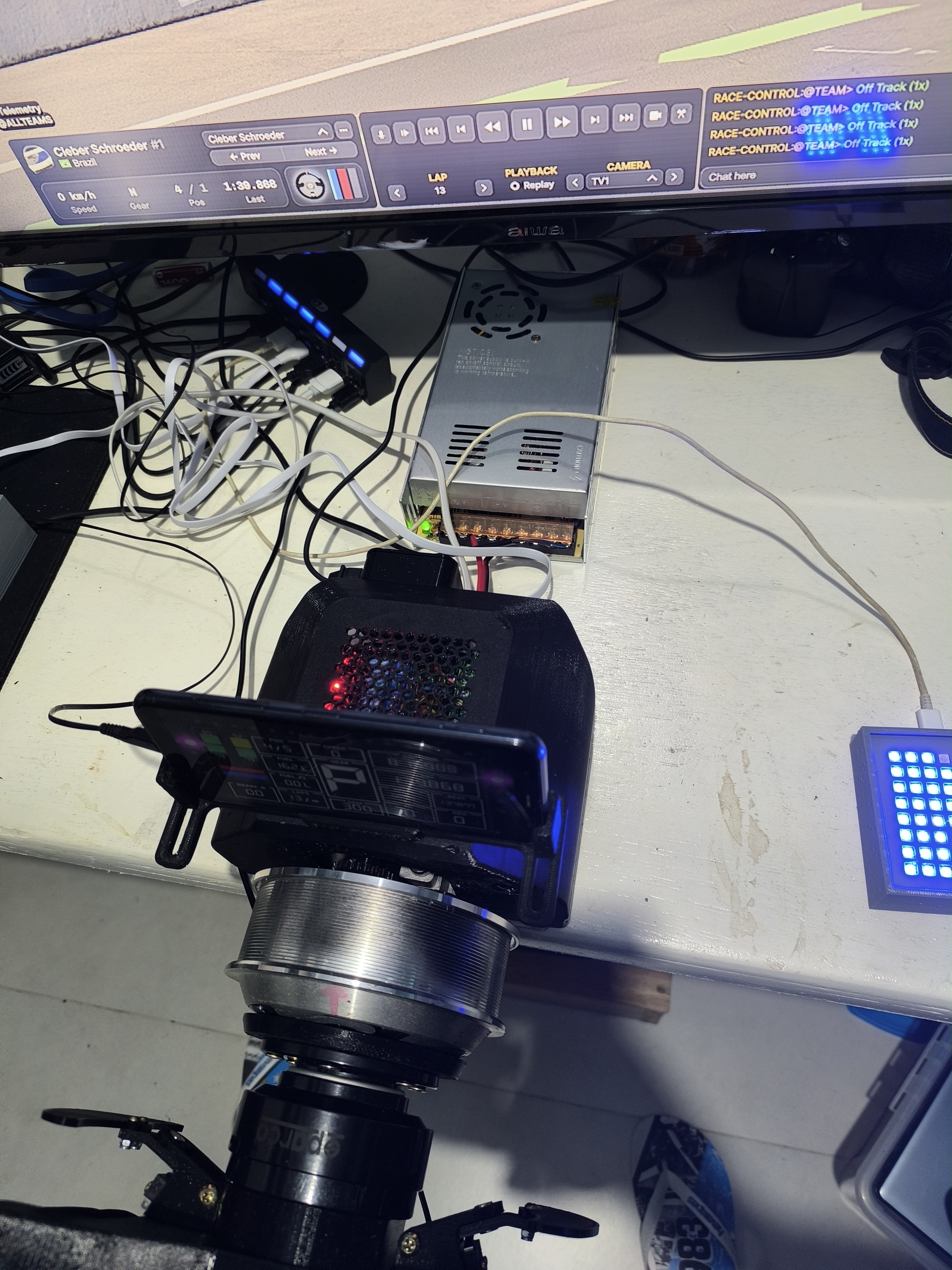

Direct Drive DIY: Alta Performance e Segurança com MKS XRIVE MINI e 720W de Potência

Na Schroeder's Racing, a gente não brinca em serviço quando o assunto é hardware. Transformar um motor de hoverboard em uma base Direct Drive (DD) exige mais do que apenas código; exige uma infraestrutura elétrica que aguente o tranco e ofereça segurança total.

Neste post, detalho o meu setup atual, focado em máxima entrega de torque e camadas de proteção que garantem que o equipamento dure por muitas temporadas.

1. Lista de Materiais (O Setup "Tank")

Para quem quer um Direct Drive que não perde força no meio da curva, esta é a configuração definitiva. Na lista abaixo, você encontra o link para quase todos os componentes necessários para a montagem da base:

Hardware e Elétrica:

• Motor de Hoverboard (6.5"): O atuador principal que fornece o torque direto, cuidado para não comprar o motor com a capa de plastico pois esse não server para a construção da base.

• Placa Makerbase MKS XRIVE MINI: Controladora de alta eficiência com suporte a algoritmo FOC.

• Fonte de Alimentação 24V / 30A: Com 720W de potência total, garante estabilidade sem quedas de tensão.

• Resistor de Frenagem (50W e 12 Ohms): Vital para dissipar a energia regenerativa e proteger a eletrônica.

• Módulo de Relés (4 canais): Instalado entre a controladora e o motor para isolamento físico e segurança extra.

Sensores e Estrutura:

• Encoder Rotativo Incremental Fotoelétrico 600P/R: Precisão de leitura via feixe de luz, imune a interferências.

• Chassi Original do Hoverboard: Aproveitamos a base de alumínio original para rigidez estrutural máxima.

• Arquivos STL da Capa Protetora: Modelagem própria para abrigar a eletrônica com acabamento profissional.

2. O Coração Elétrico: Por que 30 Amperes?

Muitos projetos DIY utilizam fontes menores, o que pode limitar a resposta do motor. Ao subir para 30A, garantimos que o motor tenha torque disponível instantaneamente. Com 720W de reserva, a MKS XRIVE MINI consegue modular a corrente com precisão cirúrgica, entregando detalhes de pista que fontes mais fracas simplesmente não alcançam.

3. Segurança em Primeiro Lugar: Módulo de Relés e Resistor

Com tanta potência disponível, a proteção é inegociável:

1. Módulo de Relés 4 canais: Atua como um sistema de corte rápido. É a sua garantia de que a conexão entre a placa e o motor pode ser interrompida fisicamente em caso de qualquer anomalia.

2. Resistor de Frenagem: Quando você faz correções bruscas, o motor gera energia de volta. O resistor de 50W e 12 Ohms absorve esse impacto, impedindo que a voltagem suba e danifique os componentes sensíveis da MKS.

4. Precisão Técnica: O Encoder Fotoelétrico

A escolha do Encoder Rotativo Incremental Fotoelétrico 600P/R é um divisor de águas. Diferente de sensores magnéticos, o sinal fotoelétrico é imune ao campo gerado pelo motor em alta corrente. São 600 pulsos por volta interpretados pelo firmware FFBeast, traduzindo cada detalhe do asfalto para as suas mãos.

Conclusão

Construir sua base Direct Drive aproveitando a estrutura firme do hoverboard e componentes de alta amperagem é o caminho mais inteligente para o realismo sem gastar fortunas. O resultado é um sistema robusto, protegido por hardware e com uma precisão cirúrgica.

Lembrando que na lista de materiais acima, você encontra o link para quase todos os componentes necessários, inclusive os arquivos STL para imprimir a capa protetora da eletrônica.

E aí, pronto para montar o seu? Deixe seu comentário com as dúvidas e vamos acelerar esse projeto!
